B式段ボール箱

【参考】他社サイトでの名称

  • 地獄底
  • 簡易B式
  • キャラメル箱
フタや底面が差込み式になっている箱を総称してB式と呼びます。

■特徴

B式段ボール箱は、胴の部分が糊付けによって筒状になっているので、箱を広げてフタや底面を差し込むだけで簡単に組み立てることが出来ます。
通常の段ボール箱よりもスピーディーに組み立てられることから通販業をされるお客様に特に人気がある形式です。

■構造(底組みアメリカンロックの展開図)

B式段ボール箱構造表

サイドにのりしろが一ヶ所あるので筒状になり、フタと底面に差し込みが付いている形状の箱を「B式キャラメルタイプ」といいます。(ソフトウェアの箱などによく使用されています。)
蓋は差し込み式で底をアメリカンロック(地獄底)と呼ばれる組底にしたものを「B式底組タイプ」。同じく、底をワンタッチで組み立てられる形状にした物を「B式ワンタッチタイプ」と呼んでいます。
また、それぞれの箱にオプションとしてフタの差込みに半月状の切り込みを入れたり、差し込み部分を作ってダブルロック構造にしたり、空気穴を開けたり等の事もフルオーダーメイドで抜き型製作する場合は承れます。
さらに同じB式でも、フタの部分を持ち手付きにする構造などへの変更も可能です。

■適用サイズ

抜き型を必要とする形式ですが組み立てやすく内箱としては非常に一般的な形式です。 N式と比較すると10cm以上の深さのある箱に向いていて、構造上サイドに貼っている部分が一ヶ所あり筒状の構造をしています。
抜き型で製造する都合上、一辺が30センチ以下の箱に向いていると言えます。

B式適用サイズ表

■JIS規格

JIS規格
用語溝切り形
JIS番号JIS Z 1507 - 02
説明フラップがあり、継ぎ代をもつもの

■B式の構造と種類

キャラメルタイプ

B式キャラメルタイプ段ボール箱

B式の中で、もっともポピュラーな形状です。ソフトウェアパッケージなど小型・軽量のものを入れる際に多く利用されます。

底組タイプ

B式底組タイプ段ボール箱

フタが差し込み式で、底面は四方のフラップを組み立てて形成します。アメリカンロックタイプとも呼ばれます。

ワンタッチタイプ

B式ワンタッチタイプ段ボール箱

箱を広げた時に底面が自動的に組み上がる形式です。底面を手作業で組み立てる必要が無いため、梱包効率を上げたい場合におすすめします。

B式段ボール箱写真

B式段ボール箱製作事例

B式アメロク箱

組み立てやすくて見た目も可愛いB式箱です。Mサイズで人気サイズです!元々はスティックタイプのサプリメント宅配用に作られました。
詳しくは、「B式アメロク箱」へ。

B式組底持手形タイプ

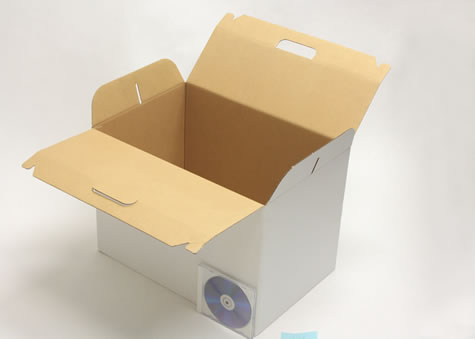

フタが持ち手(手提げ一体型)になっている、持ち帰りやテイクアウトにも便利なB式底組タイプの段ボール箱です。
詳しくは、「B式組底持手形タイプ」へ。

B式段ボール箱お勧め商品

ゴルフボール2個の梱包にジャストフィットするサイズの箱単価 44円~

色付きや柄つきの材質でカラフルなギフト向け箱にも変身できます!ゴルフボールの梱包にもジャストサイズです。

細長い形状できれいな見た目の段ボール箱単価 49円~

ラクに組み立てでき、姿も美しい箱です。細長いサイズなのでポスターなどの収納にもいかがでしょうか。

家電製品の附属ケーブル類などにちょうどいい箱単価 49円~

蓋面が差し込み式で底は組底(アメリカンロック)のタイプ。音響用、映像用のケーブル類の梱包にも便利です。

ミカン箱形段ボールケース単価 49円~

手間無く組み立てでき、形も高級感ある箱です。薄型サイズでカード入れなどにも使えます。

正六面体に近い寸法バランスのミニサイズ箱単価 51円~

小さくて可愛く見栄えも良い箱です。立方体サイズで春休みの工作宿題・自由研究にも活躍します。
